idana Oluwanje sise robot sise ẹrọ Switched reluctance motor

Apejuwe kukuru:

Iyara giga 800W yipada motor aifẹ ati awakọ 35000rpm iyara aladapọ ohun elo ile

1. Ṣiṣe eto ti o ga julọ: Ni ibiti o ti ṣe ilana iyara jakejado, iṣẹ ṣiṣe ti o kere ju 10% ti o ga ju awọn ọna ṣiṣe ilana iyara miiran lọ, ati pe iṣẹ-ṣiṣe ti o ga julọ jẹ kedere ni iyara kekere ati fifuye ti kii ṣe.

2. Ibiti o pọju ti ilana iyara, iṣẹ-igba pipẹ ni iyara kekere: O le ṣiṣe labẹ fifuye fun igba pipẹ ni ibiti o wa lati odo si iyara ti o pọju, ati iwọn otutu ti o pọju ti motor ati oludari jẹ kekere ju ti awọn ti a ṣe. fifuye.

3. Ibẹrẹ ti o ga julọ, ibẹrẹ ibẹrẹ kekere: nigbati igbiyanju ibẹrẹ ba de 150% ti iyipo ti a ṣe ayẹwo, ibẹrẹ ti o bẹrẹ jẹ 30% nikan ti iṣiro ti o wa lọwọlọwọ.


Alaye ọja

ọja Tags

Motor paramita

Ṣiṣẹ Foliteji DC300V
Ti won won lọwọlọwọ 2.8± 10% A
O pọju lọwọlọwọ 5.4A
Ibẹrẹ foliteji DC23V~25V
agbara won won 700± 10% W
Iyara ti won won 35000± 10% RPM
Agbara ti ko ṣiṣẹ <100W
nọmba ti ọpá 2
iyipo 0.2NM
ndin 80% ± 10%
commutation Axial CW
ariwo 96dB Max, <30cm
iwuwo 1.68Kg
ti nso 2 rogodo bearings
iṣakoso Hall sensọ
Fi sori ẹrọ flange òke

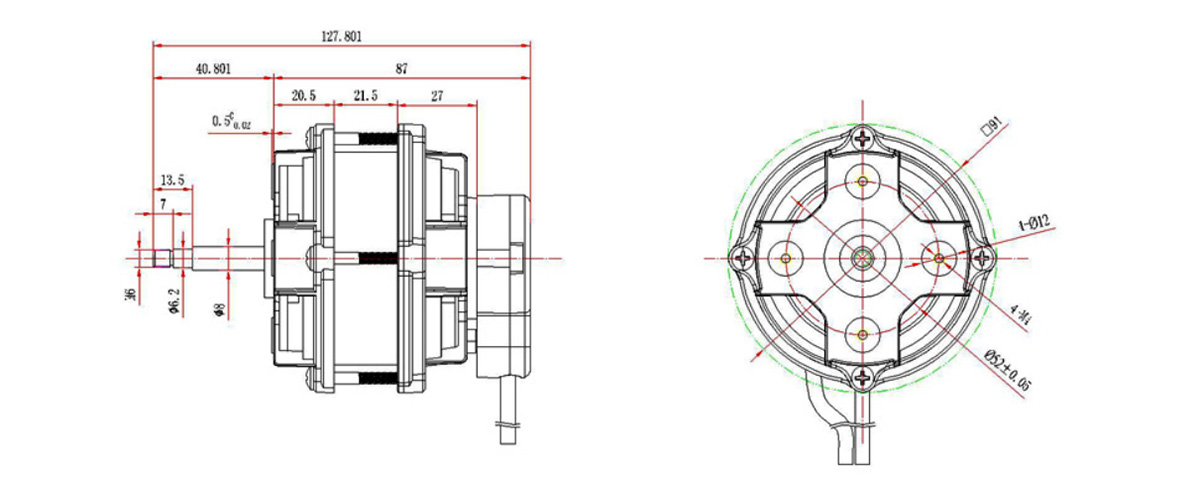

500W Fan Motor3

Motor Be

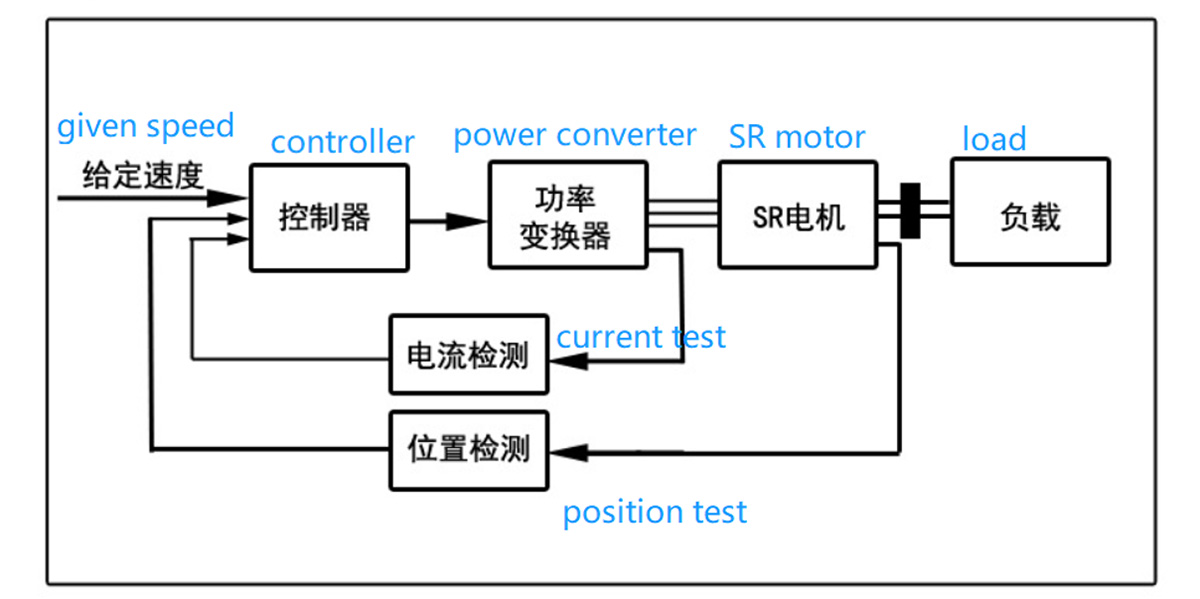

1. Awọn tiwqn ti awọn yipada reluctance motor drive eto
Yipada reluctance motor wakọ eto (SRD) wa ni o kun kq ti yipada reluctance motor, agbara converter, oludari ati aṣawari.

500W Fan Motor4

2.Yipada reluctance motor
Awọn ọkọ ayọkẹlẹ SR le ṣe apẹrẹ si ipele-ẹyọkan, ipele-meji, ipele-mẹta, awọn ipele mẹrin ati awọn ẹya-ara-pupọ pẹlu awọn nọmba alakoso oriṣiriṣi, ati pe eto ehin ẹyọkan wa fun ọpa ati eto ehin pupọ fun ọpa, afẹfẹ axial aafo, radial air aafo ati axial air aafo.Eto aafo afẹfẹ arabara radial, rotor inu ati eto rotor ita, Awọn ọkọ ayọkẹlẹ SR ni isalẹ ipele mẹta ni gbogbogbo ko ni agbara ibẹrẹ ti ara ẹni.Nọmba nla ti awọn ipele jẹ anfani lati dinku iyipada iyipo, ṣugbọn o yori si eto eka, ọpọlọpọ awọn ẹrọ iyipada akọkọ ati idiyele pọ si.Ni lọwọlọwọ, ọna-ọna 6/4-pole-meji-meji ati eto ipele mẹrin-ipele 8/6 jẹ lilo pupọ.

500W Fan Motor5

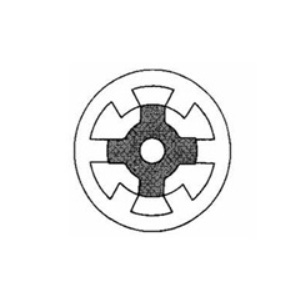

Deede be 3-alakoso
6/4 pola SR motor

500W Fan Motor6

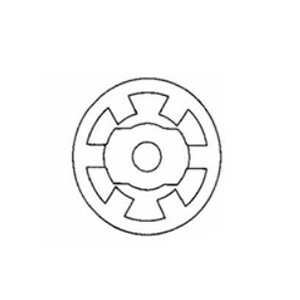

3-alakoso 6/2
pola SR motor

500W Fan Motor7

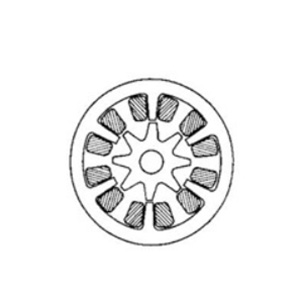

3-alakoso 6/8
pola SR motor

500W Fan Motor8

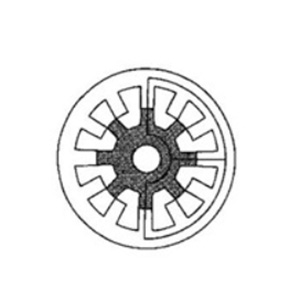

3-alakoso 12/8
pola SR motor

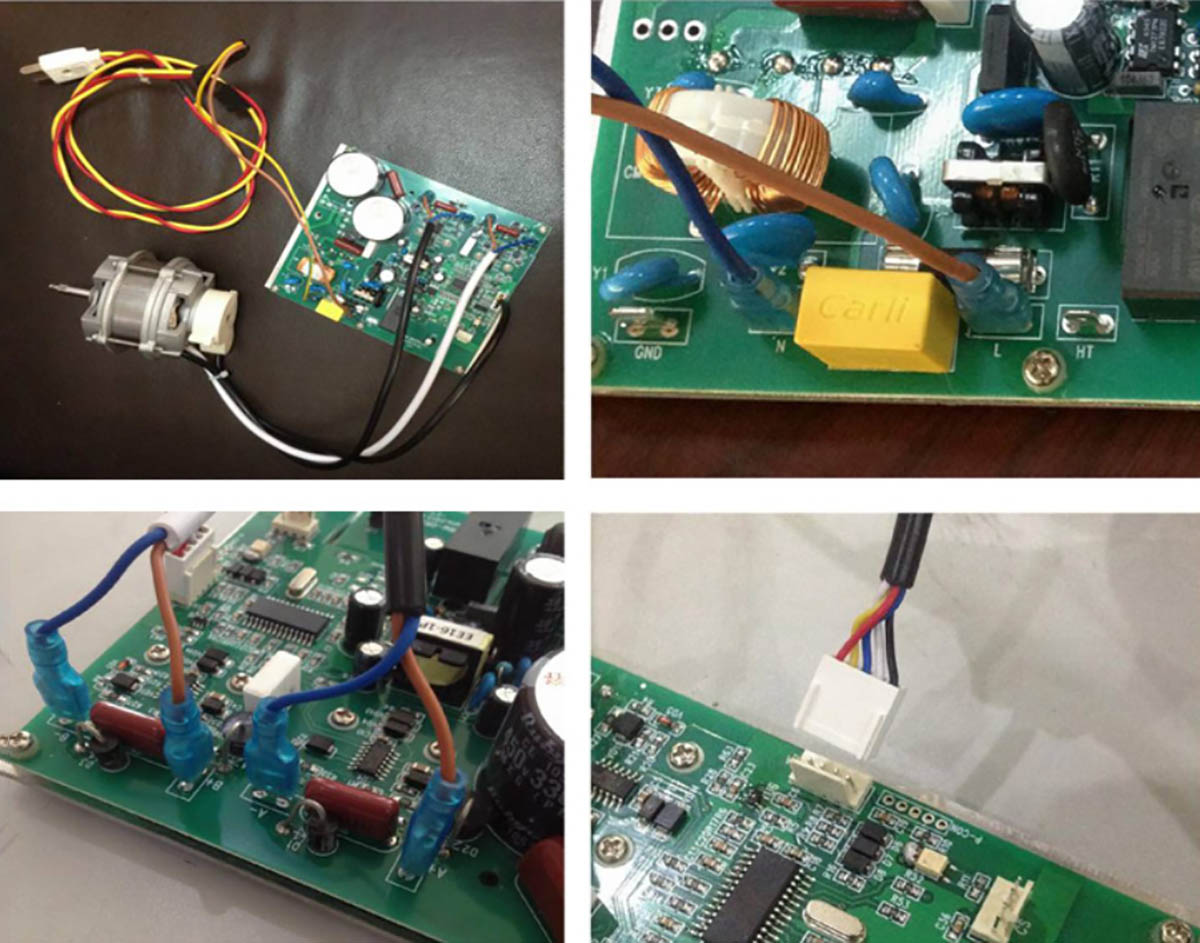

3. Aworan onirin ti ara ti motor ati awakọ

500W Fan Motor9

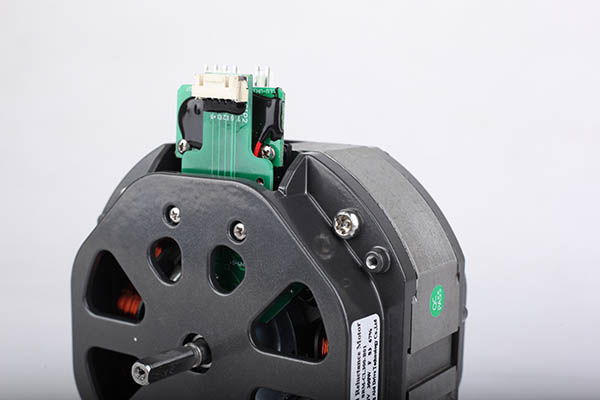

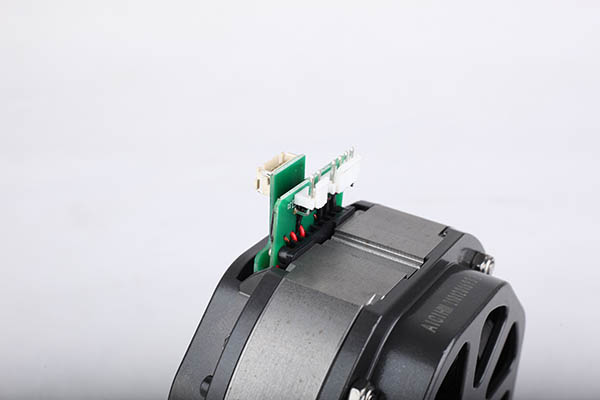

Fọto ọja

500W Fan Motor11
500W Fan Motor10

Motor alakoso onirin

Dudu (Brown/A+ Blue/A-), Funfun (Buran/A+ Blue/A-), ipari waya L=380 ± 50mm
Fi okun waya alabagbepo:
Pupa (+5V), dudu (GND), ofeefee (SA), bulu (SB), funfun ( SC ), ipari ila L = ipari ila L = 380 ± 50mm
Ibi ipamọ: 5 ℃ ~ 40 ℃, ọriniinitutu <90%
Kilasi idabobo: F
Coil-free kiraki yipada fun awọn iṣẹju 3 ni 130% ti foliteji ti a ṣe.
Igbesi aye iṣẹ: Awọn wakati 2000 labẹ awọn ipo iṣẹ deede.
Iyipo axial yẹ ki o kere ju 0.02mm nigbati moto nṣiṣẹ.

Motor abuda

1.Ṣiṣe eto giga: Ni iwọn ilana ilana iyara jakejado rẹ, ṣiṣe gbogbogbo jẹ o kere ju 10% ga ju awọn eto ilana iyara miiran lọ, ati ṣiṣe giga jẹ kedere diẹ sii ni iyara kekere ati fifuye ti kii ṣe iwọn.
2.Iwọn titobi ti ilana iyara, iṣiṣẹ igba pipẹ ni iyara kekere: O le ṣiṣe labẹ fifuye fun igba pipẹ ni ibiti o wa lati odo si iyara ti o pọju, ati iwọn otutu ti moto ati oluṣakoso jẹ kekere ju ti fifuye ti o ni iwọn.
3.Yiyi ibẹrẹ ti o ga, lọwọlọwọ ibẹrẹ kekere: nigbati iyipo ibẹrẹ ba de 150% ti iyipo ti o ni iwọn, lọwọlọwọ ibẹrẹ jẹ 30% ti lọwọlọwọ ti o ni iwọn.
4. O le bẹrẹ ati da duro nigbagbogbo, ki o yipada laarin siwaju ati yiyi pada: o le bẹrẹ ati da duro nigbagbogbo, ki o yipada laarin siwaju ati yiyi pada nigbagbogbo.Nigbati ẹyọ braking ba wa ati agbara braking pade ibeere akoko, iduro-ibẹrẹ ati yiyipada-iyipada le de diẹ sii ju awọn akoko 1,000 fun wakati kan.
5. Agbara apọju ti o lagbara: nigbati ẹru ba tobi pupọ ju fifuye ti a ṣe iwọn fun igba diẹ, iyara naa yoo lọ silẹ, agbara iṣelọpọ ti o pọ julọ yoo wa ni itọju, ati pe kii yoo si iṣẹlẹ ti o pọju.Nigbati ẹru ba pada si deede, iyara yoo pada si iyara ti a ṣeto.
6.Agbara ẹrọ ati igbẹkẹle ga ju awọn iru awọn mọto miiran lọ.Awọn ẹrọ iyipo ni o ni ko yẹ oofa ati ki o le ni kan ti o ga Allowable otutu jinde.

Ohun elo

Fan ati sise ẹrọ
